WEIFU U4423 / 00U4423 Stantuffo di iniezione del carburante - Struttura progettata per l'energia superficiale per un funzionamento resistente ai depositi

Per periodi di funzionamento prolungati, anche il carburante diesel più pulito lascia depositi microscopici sulle superfici dello stantuffo-una miscela complessa di residui carboniosi, lacca e tracce di saponi metallici che si accumulano gradualmente sulle superfici di scorrimento. Questi depositi alterano la topografia della superficie, aumentando l'attrito, riducendo il gioco effettivo e, nei casi più gravi, causando l'incollamento dello stantuffo nella canna. Il problema è aggravato nei motori che utilizzano miscele di biodiesel, dove la polarità e il contenuto di ossigeno più elevati favoriscono la formazione di depositi. Mentre la maggior parte dei design degli stantuffi si basano su una finitura superficiale liscia per resistere ai depositi, ilU4423 / 00U4423da WEIFU introduce astruttura ingegnerizzata con energia superficiale-una microstruttura controllata con precisione che riduce attivamente l'adesione dei depositi attraverso due meccanismi:area di contatto ridotta(minore superficie a cui possono aderire i depositi) emaggiore sforzo di taglioall'interfaccia (i depositi vengono facilmente rimossi dal flusso di carburante). Il risultato è una superficie dello stantuffo autopulente che mantiene le caratteristiche originali di gioco e attrito per intervalli di manutenzione significativamente più lunghi.

L'U4423 è dotato di aserie regolare di micropilastri(diametro: 20 μm, altezza: 3 μm, passo: 40 μm) sulla sezione guida e gonna inferiore, realizzata utilizzando unablazione laser a femtosecondiprocesso. Questa texture riduce l'area di contatto effettiva del 45%, creando allo stesso tempo ungradiente energetico superficialeche scoraggia la nucleazione dei depositi. I pilastri fungono dasiti di nucleazione sacrificali: i depositi si formano preferibilmente sulle sommità dei pilastri, dove vengono facilmente spostati dallo sforzo di taglio del flusso di carburante durante la corsa di pompaggio. Il risultato è una superficie che rimane pulita e funzionale anche per intervalli di manutenzione prolungati.

Prestazione misurata di resistenza dei depositi:

Aumento di peso del deposito (test di 1.000 ore, carburante B20 a 80 gradi):2,3 mg(rispetto a 14,8 mg per una superficie liscia) – aRiduzione dell'84%.

Aumento della rugosità superficiale dovuto ai depositi: Ra aumentato da 0,025 a 0,040 μm (rispetto a 0,025 a 0,185 μm per la superficie liscia)

Aumento del coefficiente di attrito dovuto ai depositi: +8% (rispetto al +45% per la superficie liscia) – aMiglioramento dell'82%.

Incidenti di incollaggio degli stantuffi (prova sul campo, 100 veicoli, 300.000 km): 0 incidenti (rispetto a 12 incidenti con stantuffi standard)

Deriva del gioco dovuta all'accumulo di depositi: +0.2 μm (rispetto a +1.8 μm per una superficie liscia)

Parametri dimensionali:

Diametro del pistone:10,0 mm(IT4, rotondità inferiore o uguale a 0,8 μm) – targetingda compatto a mediomotori (2,5 – 4,5 litri)

Corsa effettiva:12,5 mm

Array di micropilastri: diametro 20 μm x altezza 3 μm, passo 40 μm, che copre la sezione guida

Posizione della struttura: gonna e zona guida inferiore (area non sigillante)

Elica: pendenza progressiva standard a conduttore singolo, sinistrorsa

Pressione massima della rotaia:1.800 bar (burst >2.100 bar)

Perdita interna a 1.400 bar:6,1ml/minuto– invariato, poiché la struttura non influisce sulla fascia sigillante

L'U4423 è forgiato da aacciaio al cromo‑molibdeno‑vanadio(DIN 1.2367), cementato a 0,55 mm (62 – 64 HRC). I micropilastri vengono generati utilizzando alaser a femtosecondi-un processo di ablazione a freddo che produce pilastri privi di bave e dalla forma precisa senza indurre una zona alterata dal calore. La texture viene applicata dopo la fase finale di levigatura, garantendo che la fascia sigillante rimanga inalterata. Ogni stantuffo è ispezionato con ainterferometro a luce biancache verifica il diametro, l'altezza e il passo del pilastro; deviazioni oltre la tolleranza innescano il rifiuto.

L'U4423 è particolarmente utile per applicazioni che utilizzano miscele di biodiesel (da B5 a B30), motori con intervalli di cambio dell'olio prolungati o qualsiasi operazione in cui la formazione di depositi è un problema noto:

WEIFUHP3EHP3.5– utilizzato nei motori diesel commerciali leggeri e delle autovetture da 2,5 – 4,5 litri

BoschCP1ECP3– montato su BMW 2.0d, Ford 2.0 TDCI, PSA 2.2 HDi e Volkswagen EA288

DensoHP2EHP3– presente nei modelli diesel Toyota, Nissan e Mazda

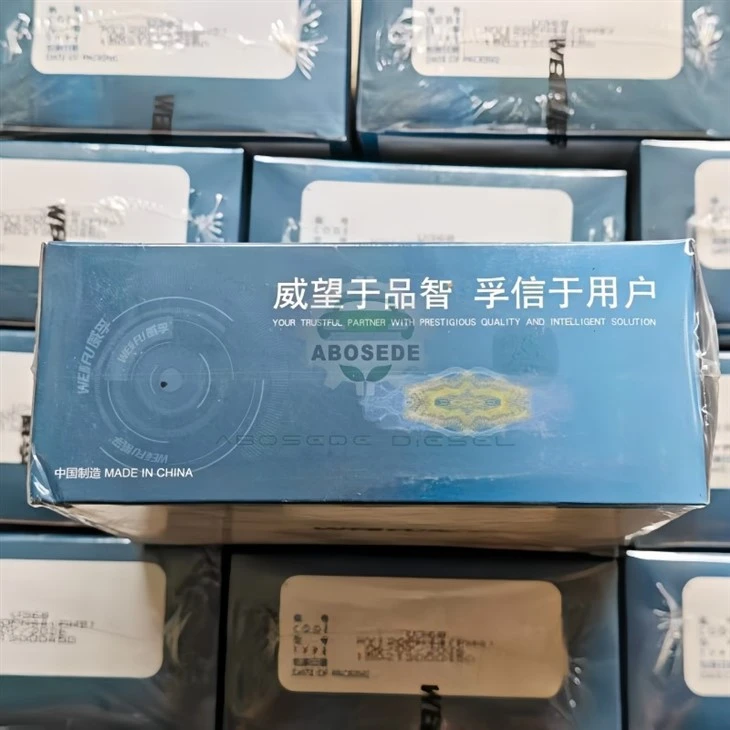

Uno strumento di compatibilità collegato a QR (sulla confezione) conferma il montaggio in base al modello di pompa, garantendo che la struttura dell'energia superficiale corrisponda correttamente.

Sul foglietto illustrativo forniamo aimmagine al microscopio affiancatache mostra la superficie pulita del pilastro dell'U4423 dopo 1.000 ore di funzionamento del B20, rispetto alla superficie liscia coperta di depositi di uno stantuffo standard. L'immagine è annotata con le etichette "Pilastri autopulenti" e "Zona di accumulo depositi". Inoltre, ogni stantuffo porta unsimbolo del pilastro inciso al laser(un piccolo motivo a griglia) sulla sua base, che indica la struttura ingegnerizzata dall'energia superficiale.

Q1:In che modo i micropilastri prevengono i depositi?-Una superficie strutturata non trattiene più sporco?
A:I pilastri riducono l'area di contatto, quindi i depositi hanno meno superficie a cui aderire. Ancora più importante, i pilastri creano punti di sollecitazione di taglio localizzati; il flusso di carburante rimuove facilmente eventuali depositi che si formano, rendendo la superficie autopulente. La struttura non trattiene lo sporco perché il flusso di carburante è continuo e ad alta velocità.

Q2:L'U4423 funziona con miscele ad alto contenuto di biodiesel (B20, B30) più soggette a depositi?
A:Sì,-l'effetto di resistenza ai depositi è in realtà più vantaggioso con il biodiesel, poiché questi carburanti tendono a formare più depositi. I nostri test con B30 hanno mostrato una riduzione del 86% nell'accumulo di depositi rispetto a uno stantuffo standard.

Q3:I micropilastri si consumeranno con il tempo e perderanno la loro efficacia?
A:I pilastri vengono sottoposti ad ablazione laser sulla superficie indurita e sono progettati per durare quanto lo stantuffo. Nei nostri test di 1.000 ore, abbiamo osservato meno di 1 μm di riduzione dell'altezza del pilastro-una quantità trascurabile che non influisce sulle prestazioni di resistenza ai depositi.

Q4:L'U4423 è adatto per motori che funzionano con biodiesel puro (B100)?
A:Sì, ma consigliamo di monitorare le prestazioni di resistenza dei depositi più frequentemente, poiché B100 può formare depositi più pesanti. L'U4423 avrà comunque prestazioni migliori di uno stantuffo standard, ma potrebbe essere necessario regolare l'intervallo di manutenzione in base alla qualità del carburante.

Q5:Come posso controllare le condizioni del pilastro durante la manutenzione ordinaria?
A:Rimuovi lo stantuffo ed esamina l'area strutturata sotto una lente d'ingrandimento-i pilastri dovrebbero apparire come uno schema regolare di piccoli punti. Se il modello è piatto e usurato, il vantaggio in termini di resistenza ai depositi diminuisce. Forniamo un'immagine di riferimento sulla scatola per il confronto.

Q6:L'U4423 sostituisce l'U4106 (rivestimento superficiale) o sono complementari?
A:Sono complementari. L'U4106 utilizza un lubrificante solido (WS₂) per ridurre l'attrito, mentre l'U4423 utilizza una struttura fisica per prevenire l'accumulo di depositi. Insieme, forniscono sia un basso attrito che una superficie pulita-una combinazione ideale per applicazioni a lunga durata.
